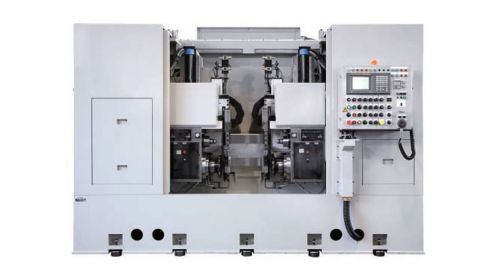

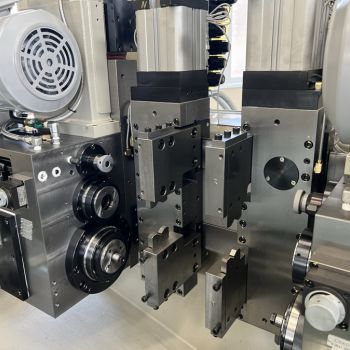

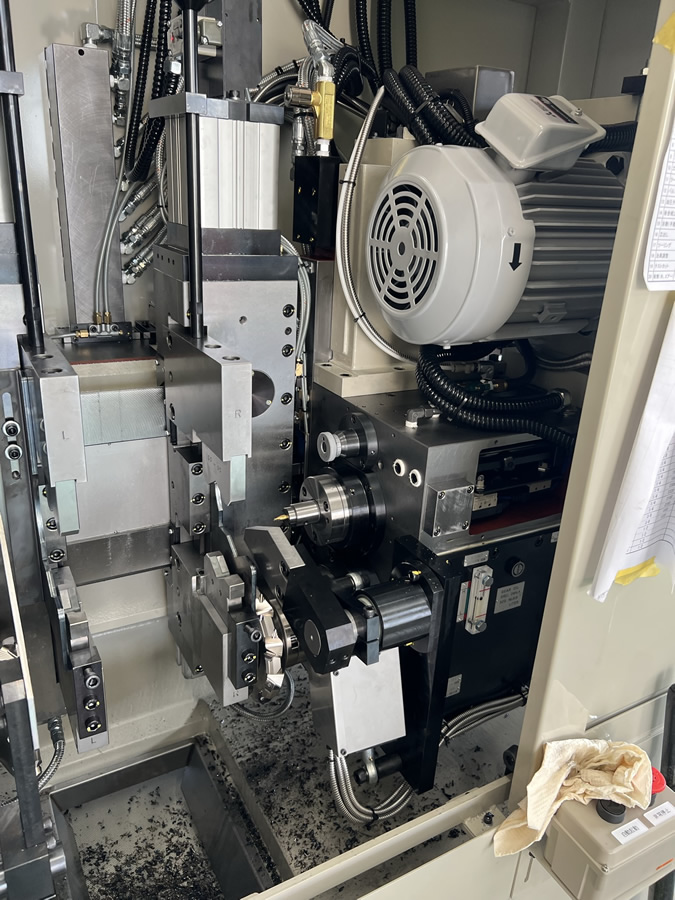

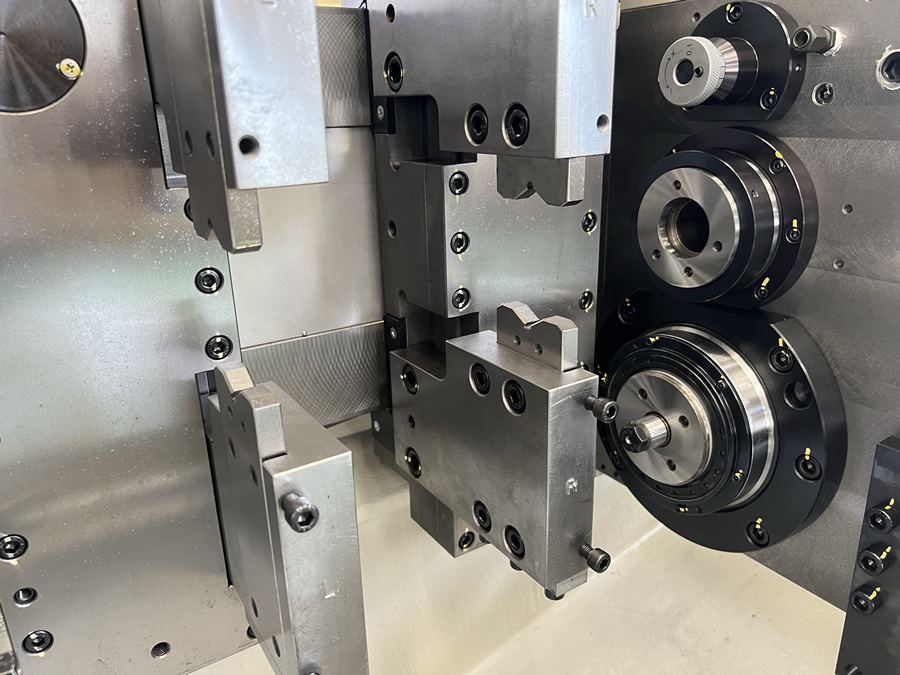

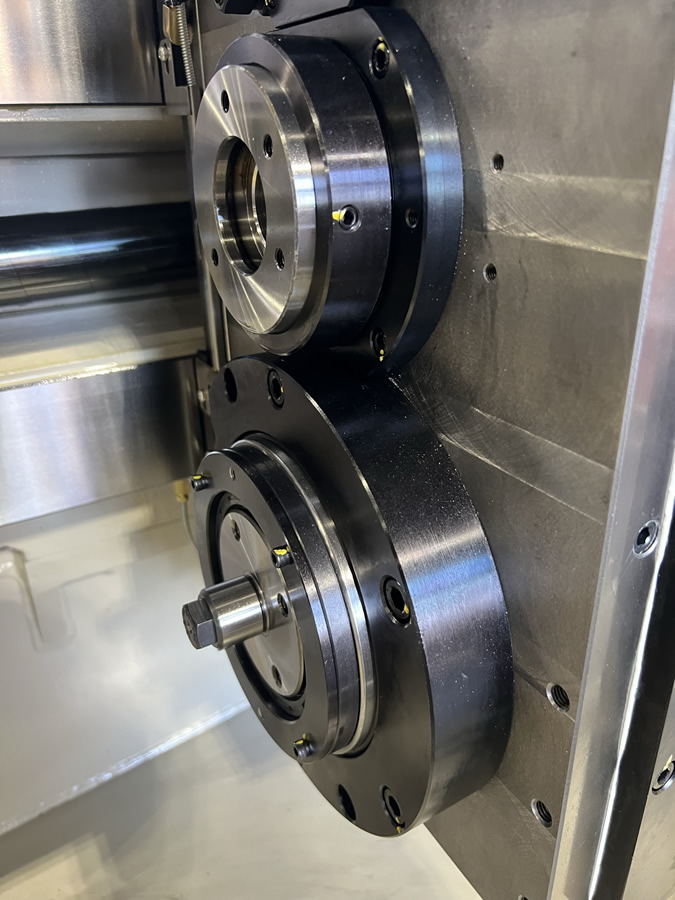

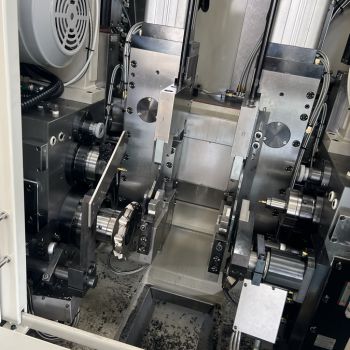

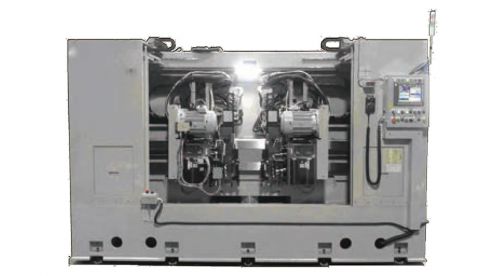

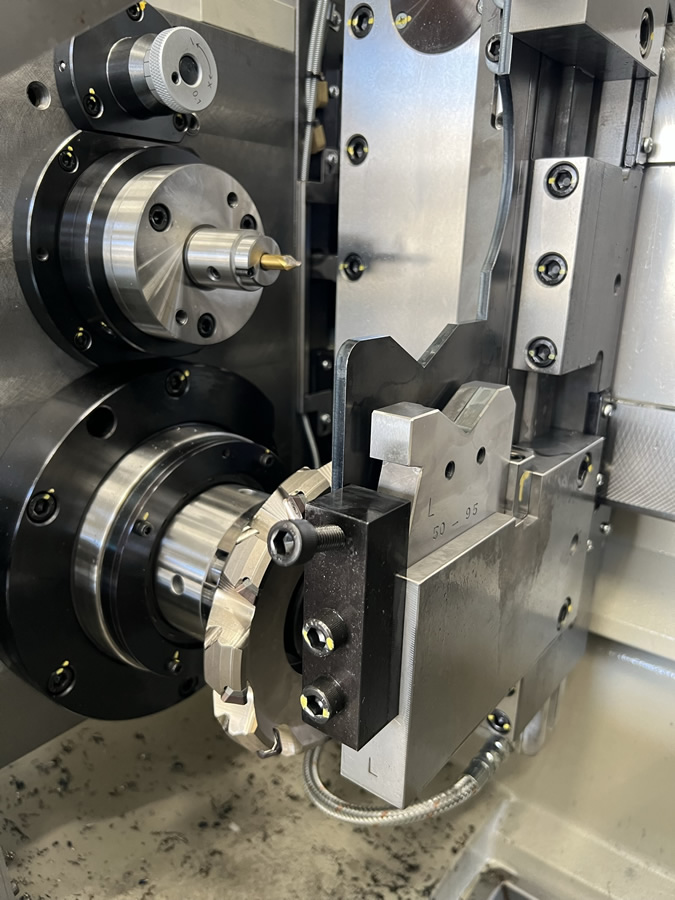

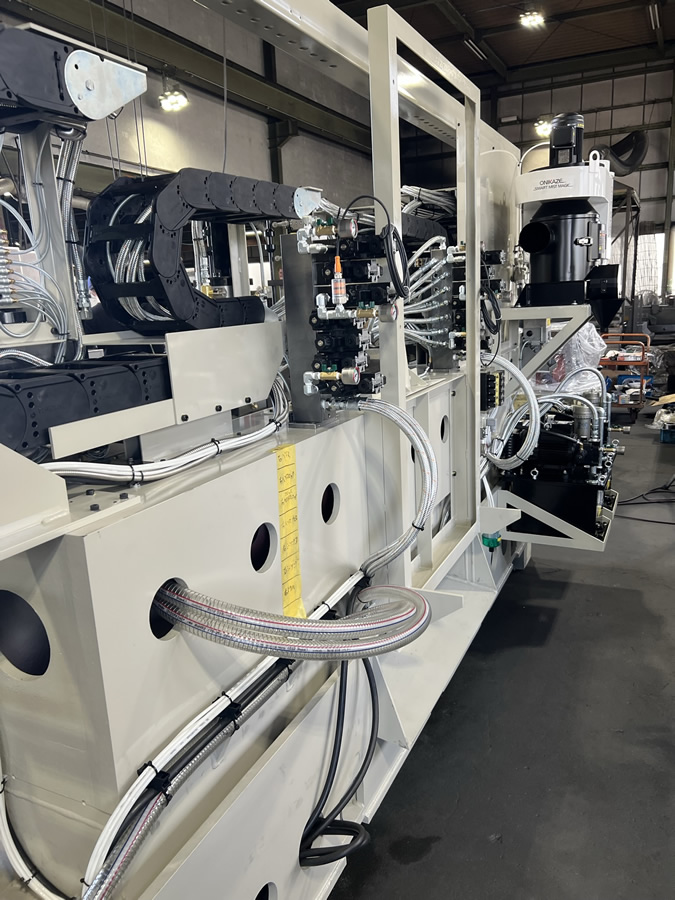

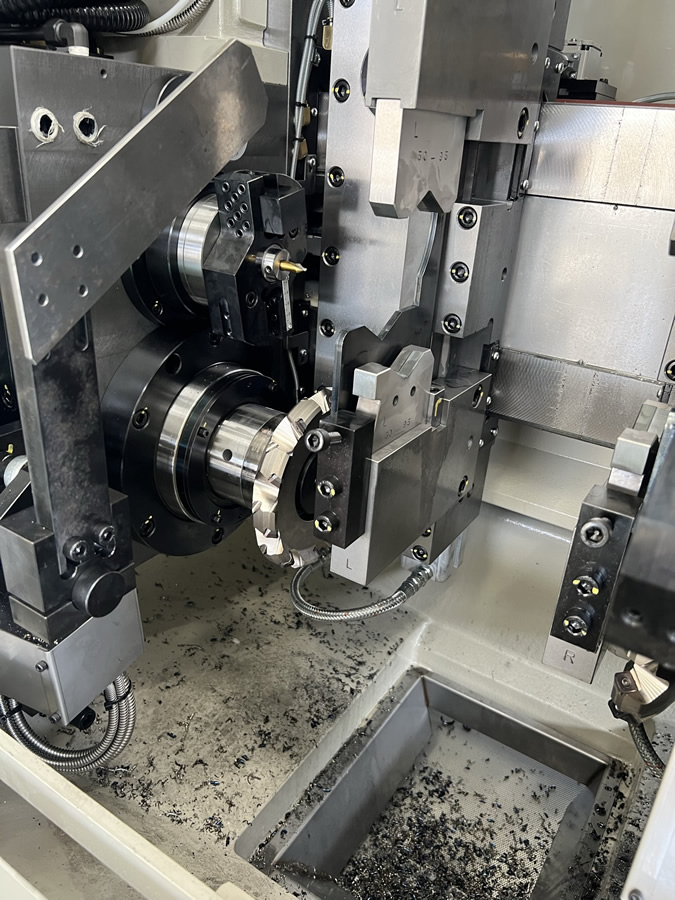

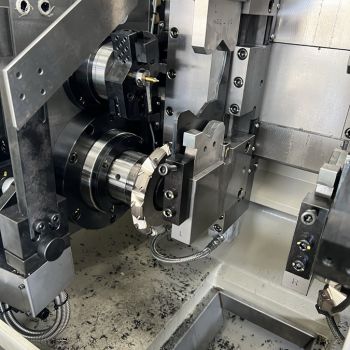

NS型
NS型
| 機種 | 400NS | 600NS | 1000NS | 1500NS |
|---|---|---|---|---|
| 加工長 | 100L-400L | 100L-600L | 100L-1000L | 100L-1500L |
| 加工径 | Φ16-Φ80 | Φ16-Φ80 | Φ16-Φ80 | Φ16-Φ80 |
| 機械重量 | 3.5ton | 4.5ton | 5.0ton | 6.0ton |
| 幅×奥行×高さ(mm) | 1700×1500×1800 | 2000×1500×1800 | 2500×1500×2000 | 3400×1500×1800 |
- 400NS
- 600NS
- 1000NS
- 1500NS

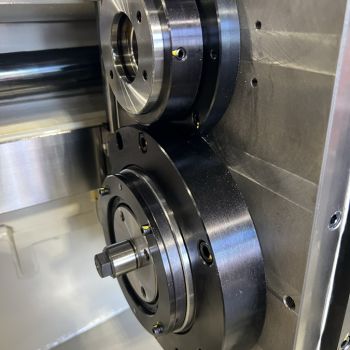

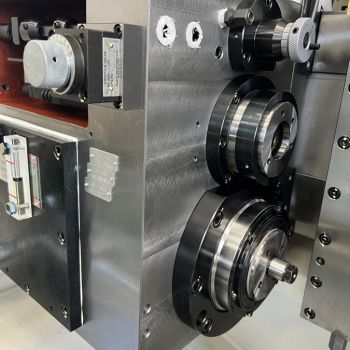

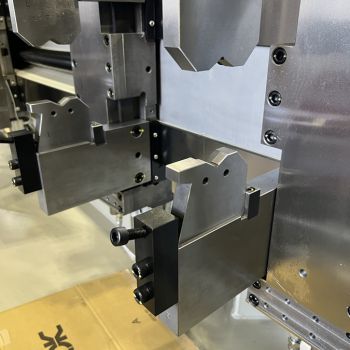

| １ | 最小 最大加工長 | 100L～400L | 100L～600L | 100L～1000L | 100L～1500L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 |
| ３ | フライスカッター | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 300～750 | 300～750 | 300～750 | 300～750 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～750 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW） | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 |
| ９ | 油圧モーター（KW） | 1.5KW×1台 | 1.5KW×1台 | 2.2KW×1台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 60W | 60W | 60W | 60W |
| 11 | 油圧タンク容量（L） | 20L×1台 | 20L×1台 | 20L×1台 | 20L×1台 |
| 12 | 切削水タンク容量（L） | 110L | 110L | 140L | 140L |
| 13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ60×20L | Φ60×20L | Φ60×20L | Φ60×20L |
| 17 | クランプ爪の種類（2種） | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 |
| 18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 1枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 3.5ton | 4.5ton | 5.0ton | 6.0ton |
| 25 | 機械スペース(全長×奥行×高さ) | 1700×1500×1800 | 2000×1500×1800 | 2500×1500×2000 | 3400×1500×1800 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
| １ | 最小 最大加工長 | 100L～400L | 100L～600L | 100L～1000L | 100L～1500L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 |
| ３ | フライスカッター | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 300～750 | 300～750 | 300～750 | 300～750 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～750 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW） | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 |
| ９ | 油圧モーター（KW） | 1.5KW×1台 | 1.5KW×1台 | 2.2KW×1台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 60W | 60W | 60W | 60W |
| 11 | 油圧タンク容量（L） | 20L×1台 | 20L×1台 | 20L×1台 | 20L×1台 |
| 12 | 切削水タンク容量（L） | 110L | 110L | 140L | 140L |
| 13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ60×20L | Φ60×20L | Φ60×20L | Φ60×20L |
| 17 | クランプ爪の種類（2種） | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 |
| 18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 1枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 3.5ton | 4.5ton | 5.0ton | 6.0ton |
| 25 | 機械スペース(全長×奥行×高さ) | 1700×1500×1800 | 2000×1500×1800 | 2500×1500×2000 | 3400×1500×1800 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
| １ | 最小 最大加工長 | 100L～400L | 100L～600L | 100L～1000L | 100L～1500L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 |
| ３ | フライスカッター | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 300～750 | 300～750 | 300～750 | 300～750 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～750 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW） | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 |
| ９ | 油圧モーター（KW） | 1.5KW×1台 | 1.5KW×1台 | 2.2KW×1台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 60W | 60W | 60W | 60W |
| 11 | 油圧タンク容量（L） | 20L×1台 | 20L×1台 | 20L×1台 | 20L×1台 |
| 12 | 切削水タンク容量（L） | 110L | 110L | 140L | 140L |
| 13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ60×20L | Φ60×20L | Φ60×20L | Φ60×20L |
| 17 | クランプ爪の種類（2種） | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 |
| 18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 1枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 3.5ton | 4.5ton | 5.0ton | 6.0ton |
| 25 | 機械スペース(全長×奥行×高さ) | 1700×1500×1800 | 2000×1500×1800 | 2500×1500×2000 | 3400×1500×1800 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
| １ | 最小 最大加工長 | 100L～400L | 100L～600L | 100L～1000L | 100L～1500L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 |
| ３ | フライスカッター | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 300～750 | 300～750 | 300～750 | 300～750 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～750 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW） | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 |
| ９ | 油圧モーター（KW） | 1.5KW×1台 | 1.5KW×1台 | 2.2KW×1台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 60W | 60W | 60W | 60W |
| 11 | 油圧タンク容量（L） | 20L×1台 | 20L×1台 | 20L×1台 | 20L×1台 |
| 12 | 切削水タンク容量（L） | 110L | 110L | 140L | 140L |
| 13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ60×20L | Φ60×20L | Φ60×20L | Φ60×20L |
| 17 | クランプ爪の種類（2種） | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 | Φ16～Φ80 |
| 18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 1枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 3.5ton | 4.5ton | 5.0ton | 6.0ton |
| 25 | 機械スペース(全長×奥行×高さ) | 1700×1500×1800 | 2000×1500×1800 | 2500×1500×2000 | 3400×1500×1800 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |

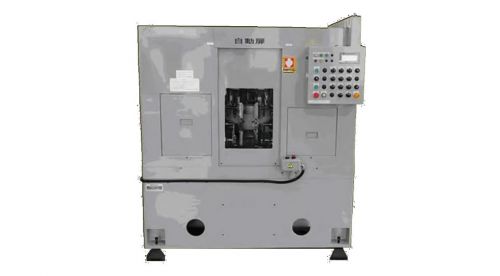

MM型
MM型
| 機種 | 600MM | 1000MM | 1500MM | 2000MM |
|---|---|---|---|---|
| 加工長 | 150L-600L | 150L-1000L | 150L-1500L | 150L-2000L |
| 加工径 | Φ16-Φ130 | Φ16-Φ130 | Φ16-Φ130 | Φ16-Φ130 |
| 機械重量 | 4.0ton | 4.5ton | 5.5ton | 6.5ton |
| 幅×奥行×高さ(mm) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
- 600MM
- 1000MM
- 1500MM
- 2000MM
| １ | 最小 最大加工長 | 150L～600L | 150L～1000L | 150L～1500L | 150L～2000L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 |
| ３ | フライスカッター | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 220～525 | 220～525 | 220～525 | 220～525 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～1200 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW） | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 |
| ９ | 油圧モーター（KW） | 2.2KW×1台 | 2.2KW×1台 | 1.5KW×2台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 250W | 250W | 250W | 250W |
| 11 | 油圧タンク容量（L） | 40L×1台 | 40L×1台 | 20L×2台 | 20L×2台 |
| 12 | 切削水タンク容量（L） | 140L | 140L | 140L | 140L |
| 13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ130×25L | Φ130×25L | Φ130×25L | Φ130×25L |
| 17 | クランプ爪の種類（3種） | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 |
| 18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 4.0ton | 4.5ton | 5.5ton | 6.5ton |
| 25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
| １ | 最小 最大加工長 | 150L～600L | 150L～1000L | 150L～1500L | 150L～2000L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 |
| ３ | フライスカッター | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 220～525 | 220～525 | 220～525 | 220～525 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～1200 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW） | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 |
| ９ | 油圧モーター（KW） | 2.2KW×1台 | 2.2KW×1台 | 1.5KW×2台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 250W | 250W | 250W | 250W |
| 11 | 油圧タンク容量（L） | 40L×1台 | 40L×1台 | 20L×2台 | 20L×2台 |
| 12 | 切削水タンク容量（L） | 140L | 140L | 140L | 140L |
| 13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ130×25L | Φ130×25L | Φ130×25L | Φ130×25L |
| 17 | クランプ爪の種類（3種） | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 |
| 18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 4.0ton | 4.5ton | 5.5ton | 6.5ton |
| 25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
| １ | 最小 最大加工長 | 150L～600L | 150L～1000L | 150L～1500L | 150L～2000L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 |
| ３ | フライスカッター | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 220～525 | 220～525 | 220～525 | 220～525 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～1200 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW） | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 |
| ９ | 油圧モーター（KW） | 2.2KW×1台 | 2.2KW×1台 | 1.5KW×2台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 250W | 250W | 250W | 250W |
| 11 | 油圧タンク容量（L） | 40L×1台 | 40L×1台 | 20L×2台 | 20L×2台 |
| 12 | 切削水タンク容量（L） | 140L | 140L | 140L | 140L |
| 13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ130×25L | Φ130×25L | Φ130×25L | Φ130×25L |
| 17 | クランプ爪の種類（3種） | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 |
| 18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 4.0ton | 4.5ton | 5.5ton | 6.5ton |
| 25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
| １ | 最小 最大加工長 | 150L～600L | 150L～1000L | 150L～1500L | 150L～2000L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 |
| ３ | フライスカッター | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 220～525 | 220～525 | 220～525 | 220～525 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～1200 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW） | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 |
| ９ | 油圧モーター（KW） | 2.2KW×1台 | 2.2KW×1台 | 1.5KW×2台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 250W | 250W | 250W | 250W |
| 11 | 油圧タンク容量（L） | 40L×1台 | 40L×1台 | 20L×2台 | 20L×2台 |
| 12 | 切削水タンク容量（L） | 140L | 140L | 140L | 140L |
| 13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ130×25L | Φ130×25L | Φ130×25L | Φ130×25L |
| 17 | クランプ爪の種類（3種） | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 | Φ16～Φ130 |
| 18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 4.0ton | 4.5ton | 5.5ton | 6.5ton |
| 25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |

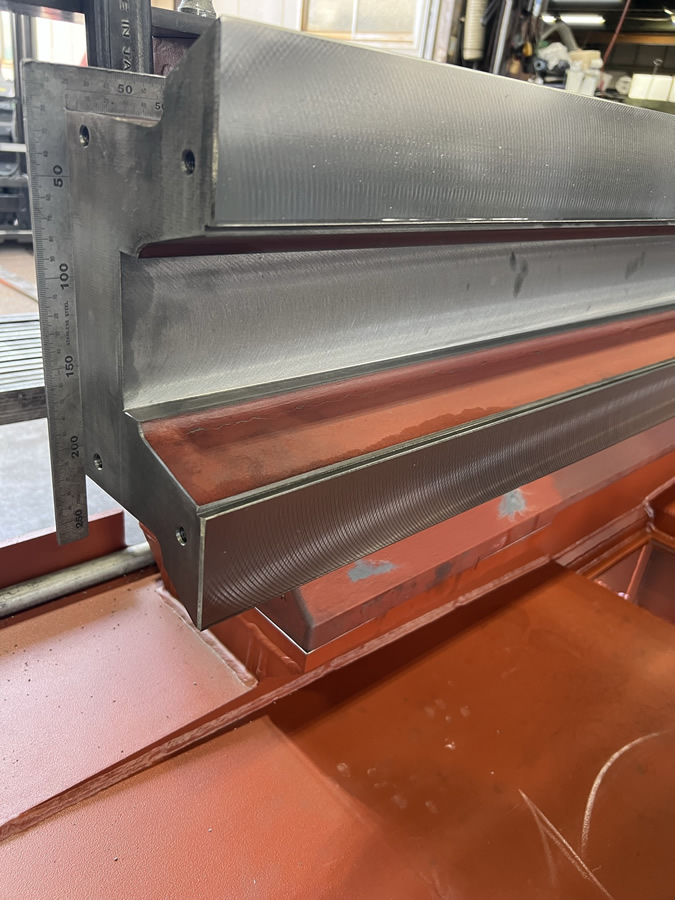

LL型
MM型
| 機種 | 500LL | 1000LL | 1500LL | 2000LL |
|---|---|---|---|---|
| 加工長 | 250L-500L | 250L-1000L | 250L-1500L | 250L-2000L |
| 加工径 | Φ50-Φ200 | Φ50-Φ200 | Φ50-Φ200 | Φ50-Φ200 |
| 機械重量 | 4.5ton | 5.5ton | 6.5ton | 7.5ton |
| 幅×奥行×高さ(mm) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
- 500LL
- 1000LL
- 1500LL
- 2000LL
| １ | 最小 最大加工長 | 250L～500L | 250L～1000L | 250L～1500L | 250L～2000L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 |
| ３ | フライスカッター | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 180～300 | 180～300 | 180～300 | 180～300 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～1200 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW）インバータ付 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 |
| ９ | 油圧モーター（KW） | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 250W | 250W | 250W | 250W |
| 11 | 油圧タンク容量（L） | 20L×2台 | 20L×2台 | 20L×2台 | 20L×2台 |
| 12 | 切削水タンク容量（L） | 140L | 150L | 150L | 150L |
| 13 | 定寸目盛 | デジタル | デジタル | デジタル | デジタル |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ200×25L | Φ200×25L | Φ200×25L | Φ200×25L |
| 17 | クランプ爪の種類（2種） | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 |
| 18 | 集中潤滑ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 4.5ton | 5.5ton | 6.5ton | 7.5ton |
| 25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
| １ | 最小 最大加工長 | 250L～500L | 250L～1000L | 250L～1500L | 250L～2000L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 |
| ３ | フライスカッター | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 180～300 | 180～300 | 180～300 | 180～300 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～1200 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW）インバータ付 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 |
| ９ | 油圧モーター（KW） | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 250W | 250W | 250W | 250W |
| 11 | 油圧タンク容量（L） | 20L×2台 | 20L×2台 | 20L×2台 | 20L×2台 |
| 12 | 切削水タンク容量（L） | 140L | 150L | 150L | 150L |
| 13 | 定寸目盛 | デジタル | デジタル | デジタル | デジタル |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ200×25L | Φ200×25L | Φ200×25L | Φ200×25L |
| 17 | クランプ爪の種類（2種） | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 |
| 18 | 集中潤滑ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 4.5ton | 5.5ton | 6.5ton | 7.5ton |
| 25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
| １ | 最小 最大加工長 | 250L～500L | 250L～1000L | 250L～1500L | 250L～2000L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 |
| ３ | フライスカッター | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 180～300 | 180～300 | 180～300 | 180～300 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～1200 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW）インバータ付 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 |
| ９ | 油圧モーター（KW） | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 250W | 250W | 250W | 250W |
| 11 | 油圧タンク容量（L） | 20L×2台 | 20L×2台 | 20L×2台 | 20L×2台 |
| 12 | 切削水タンク容量（L） | 140L | 150L | 150L | 150L |
| 13 | 定寸目盛 | デジタル | デジタル | デジタル | デジタル |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ200×25L | Φ200×25L | Φ200×25L | Φ200×25L |
| 17 | クランプ爪の種類（2種） | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 |
| 18 | 集中潤滑ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 4.5ton | 5.5ton | 6.5ton | 7.5ton |
| 25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
| １ | 最小 最大加工長 | 250L～500L | 250L～1000L | 250L～1500L | 250L～2000L |
|---|---|---|---|---|---|
| ２ | 最小 最大加工径 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 |
| ３ | フライスカッター | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 |
| ４ | カッター軸回転数60Hz（インバータ） | 180～300 | 180～300 | 180～300 | 180～300 |
| ５ | ドリル軸回転数60Hz（インバータ） | 300～1200 | 300～1200 | 300～1200 | 300～1200 |
| ６ | バイス機構（両締め求心型） | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン | ラック＆ピニオン |
| ７ | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
| ８ | 主軸モーター（KW）インバータ付 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 |
| ９ | 油圧モーター（KW） | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 |
| 10 | 切削水ポンプ（W） | 250W | 250W | 250W | 250W |
| 11 | 油圧タンク容量（L） | 20L×2台 | 20L×2台 | 20L×2台 | 20L×2台 |
| 12 | 切削水タンク容量（L） | 140L | 150L | 150L | 150L |
| 13 | 定寸目盛 | デジタル | デジタル | デジタル | デジタル |
| 14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
| 15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
| 16 | 外径捨て削り能力Φ長 | Φ200×25L | Φ200×25L | Φ200×25L | Φ200×25L |
| 17 | クランプ爪の種類（2種） | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 | Φ50～Φ200 |
| 18 | 集中潤滑ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ |
| 19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
| 20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
| 21 | 制御電圧 | 100V | 100V | 100V | 100V |
| 22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
| 23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
| 24 | 機械重量 | 4.5ton | 5.5ton | 6.5ton | 7.5ton |
| 25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
| 26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |

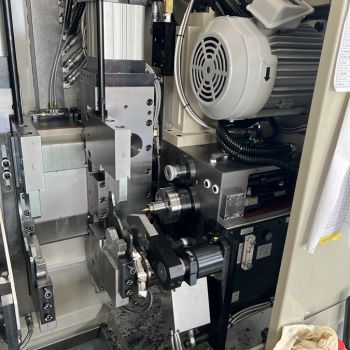

P型
P型
| 機種 | 300P | 600P | 1000P | 1500P |
|---|---|---|---|---|
| 加工長 | 100L-300L | 100L-600L | 200L-1000L | 200L-1500L |
| 加工径 | Φ14-Φ40 | Φ14-Φ40 | Φ14-Φ40 | Φ14-Φ40 |
| 機械重量 | 4.5ton | 5.0ton | 6.0ton | 6.5ton |
| 幅×奥行×高さ(mm) | 2300×1800×2000 | 2600×1800×2000 | 3200×1800×2000 | 3700×1800×2000 |

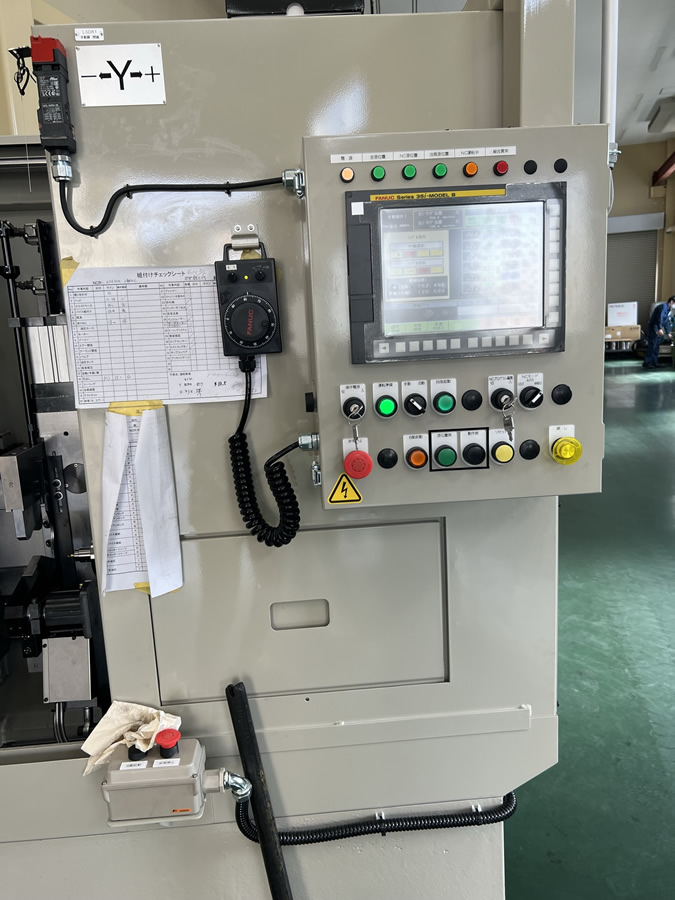

GC型
LL型
| 機種 | 500GC | 1000GC |
|---|---|---|
| 加工長 | 150L-500L | 150L-1000L |
| 加工径 | Φ16-Φ60 | Φ16-Φ60 |
| 機械重量 | 4.5ton | 5.0ton |
| 幅×奥行×高さ(mm) | 2200×1800×2000 | 2600×1800×2000 |
- 500GC
- 1000GC

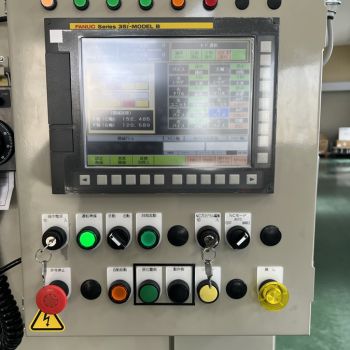

| １ | 最小 最大加工長 m/m | 150L～500L | 150L～1000L |
|---|---|---|---|
| ２ | 最小 最大加工径 m/m | Φ16～Φ60 | Φ16～Φ60 |
| ３ | コンビネーションカッター | Φ125 | Φ125 |
| ４ | センタードリル取付範囲（胴径）ブッシュ式 | Φ6～Φ28 | Φ6～Φ28 |
| ５ | コンビネーションカッター軸回転数rpm（インバータ） | 450rpm～1200rpm | 450rpm～1200rpm |
| ６ | バイス機構（求心型） | ラック＆ピニオン | ラック＆ピニオン |
| ７ | 主軸モーター | 3.7KW 4P×2台 | 3.7KW 4P×2台 |
| ８ | 油圧ポンプモーター（インバータ付エコポンプ） | 2.2KW×1台 | 2.2KW×1台 |
| ９ | クーラントポンプ | 0.75KW×1台 | 0.75KW×1台 |
| 10 | クーラント掛け方法 | インジューサー方式 | インジューサー方式 |
| 11 | クーラントタンク容量（変更の場合有）(L) | 200L | 200L |
| 12 | 油圧タンク容量（L） | 油圧タンク容量（L） | 40L |
| 13 | 集中潤滑ポンプ（2L） | 容積式自動ポンプ | 容積式自動ポンプ |
| 14 | ワーク投入方法（ローダー接続可） | 手付 手払い | 手付 手払い |
| 15 | クランプ爪 １種 | Φ16～Φ60 | Φ16～Φ60 |
| 16 | C面取り能力 | 0.5C～3C | 0.5C～3C |
| 17 | 電気制御盤取付 | カバー取付 | カバー取付 |
| 18 | 制御方法 NC | ファナック パワーメイトiD | ファナック パワーメイトiD |
| 19 | 電気操作盤 | AC100V DC24V | AC100V DC24V |
| 20 | 扉機構 | 1枚 | 2枚 |
| 21 | 機械重量 | 4.5ton | 5.0ton |
| 22 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2600×1800×2000 |
| 23 | 付属品 | ベースプレート工具箱 | ベースプレート工具箱 |
| 24 | 有償部品 | オプション参照 | オプション参照 |
| １ | 最小 最大加工長 m/m | 150L～500L | 150L～1000L |
|---|---|---|---|
| ２ | 最小 最大加工径 m/m | Φ16～Φ60 | Φ16～Φ60 |
| ３ | コンビネーションカッター | Φ125 | Φ125 |
| ４ | センタードリル取付範囲（胴径）ブッシュ式 | Φ6～Φ28 | Φ6～Φ28 |
| ５ | コンビネーションカッター軸回転数rpm（インバータ） | 450rpm～1200rpm | 450rpm～1200rpm |
| ６ | バイス機構（求心型） | ラック＆ピニオン | ラック＆ピニオン |
| ７ | 主軸モーター | 3.7KW 4P×2台 | 3.7KW 4P×2台 |
| ８ | 油圧ポンプモーター（インバータ付エコポンプ） | 2.2KW×1台 | 2.2KW×1台 |
| ９ | クーラントポンプ | 0.75KW×1台 | 0.75KW×1台 |
| 10 | クーラント掛け方法 | インジューサー方式 | インジューサー方式 |
| 11 | クーラントタンク容量（変更の場合有）(L) | 200L | 200L |
| 12 | 油圧タンク容量（L） | 油圧タンク容量（L） | 40L |
| 13 | 集中潤滑ポンプ（2L） | 容積式自動ポンプ | 容積式自動ポンプ |
| 14 | ワーク投入方法（ローダー接続可） | 手付 手払い | 手付 手払い |
| 15 | クランプ爪 １種 | Φ16～Φ60 | Φ16～Φ60 |
| 16 | C面取り能力 | 0.5C～3C | 0.5C～3C |
| 17 | 電気制御盤取付 | カバー取付 | カバー取付 |
| 18 | 制御方法 NC | ファナック パワーメイトiD | ファナック パワーメイトiD |
| 19 | 電気操作盤 | AC100V DC24V | AC100V DC24V |
| 20 | 扉機構 | 1枚 | 2枚 |
| 21 | 機械重量 | 4.5ton | 5.0ton |
| 22 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2600×1800×2000 |
| 23 | 付属品 | ベースプレート工具箱 | ベースプレート工具箱 |
| 24 | 有償部品 | オプション参照 | オプション参照 |
その他
オプション
段取り容易化システム
●簡易定寸出し自動化システム
ＮＣ装置の約半額で装備出来、デジスイッチにより定寸支持を行い 自動的に定寸出し作業をおこないます。
●フライス切削工程合理化システム
加工材料のクランプ径を検出し、端面フライス切削の運動（早送り-＞切削送り-＞早送り）を検出した径に応じて自動的に制御するシステムです。 クランプ径と切削径が異なる場合は、ワンタッチ補正が出来るようになっています。
●ワーク出し入れ装置
ロボットまたは、ガントリー型ローダー ノコ盤との接続が安価で容易に行うことができます。

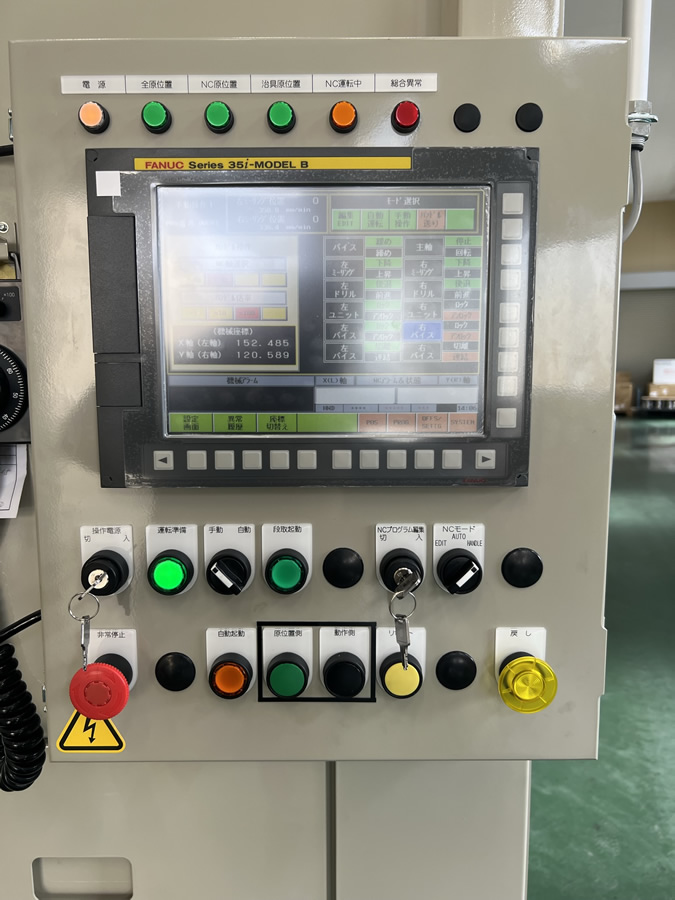

●ＮＣ装置取り付け
１軸、２軸、４軸 ＮＣの装備した機種も製作しております。
その他オプション

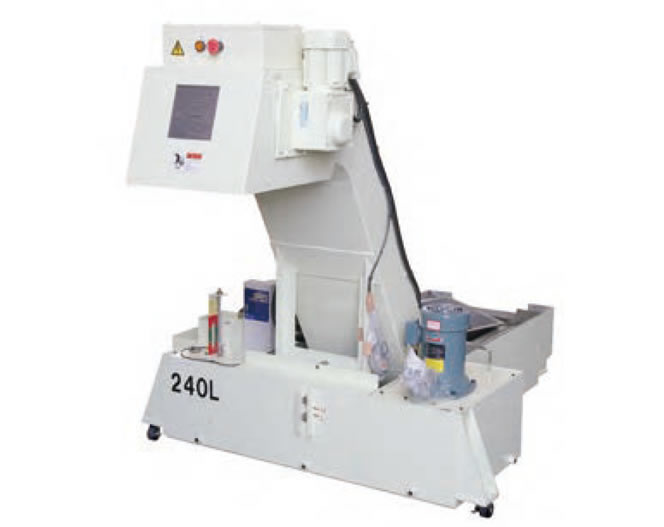

１ チップコンベア
２ ＳＳ型デジタル定寸目盛デジカラー
３ 自動扉

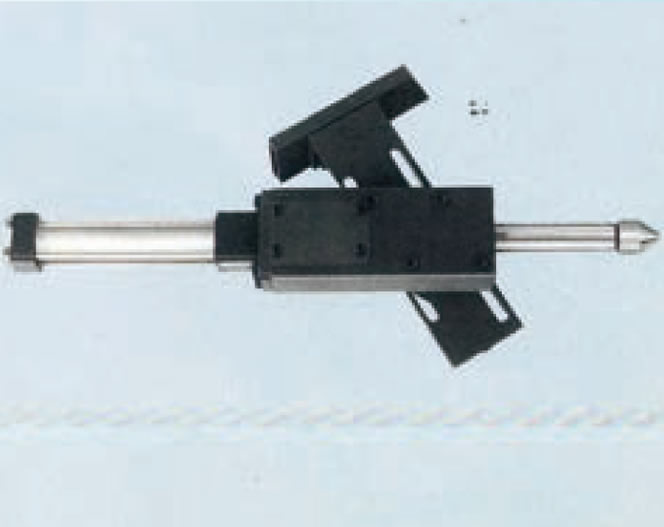

４ センタードリル折れ検出機
５ 基準面エアーブロー
６ ＮＣ装置取り付け
７ 日特簡易位置決め装置
８ 材料出入装置
９ 機内照明
１０ センターリングプリセットゲージ
１１ センタードリルブッシュ
１２ フライスカッター
１３ Ｃ面取りツール
１４ 外径捨て削りツール
１５ モーターによる軸頭自動送り装置（１５００,２０００ 長尺加工機）
